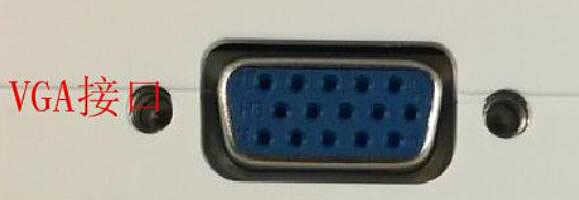

Kādas ir TFT LCD ekrāna signāla ievades metodes? 1.VGA ieeja
VGA interfeiss izmanto asimetriski sadalītu 15 kontaktu savienojuma režīmu. Tās darbības princips ir video atmiņā digitālā formātā saglabātā attēla (kadra) signāla analogā modulēšana analogā augstfrekvences signālā RAMDAC un pēc tam izvadīt to projektorā attēlveidošanai. VGA signāls beigās (projektorā) nav jāpārveido ar matricas dekodēšanas ķēdi tāpat kā citi video signāli. No iepriekšējā video attēlveidošanas principa var redzēt, ka VGA video pārraides process ir visīsākais, tāpēc VGA interfeisam ir daudz priekšrocību, piemēram, nav šķērsrunu, ķēdes sintēzes un atdalīšanas zuduma.
2. (DVI) digitālā video interfeisa ieeja
DVI interfeisu galvenokārt izmanto, lai savienotu datora grafisko karti ar digitālo displeju un izvades funkcijām, lai parādītu datora's RGB signālu. DVIK (digitālā vizuālā saskarne) ir digitālā displeja saskarnes standarts, ko Intel izstrādātāju forumā 1998. gada septembrī izstrādāja Digitālā displeja darba grupa (DDWG). DVI digitālajam terminālim ir labāks signāls nekā standarta VGA terminālim. Digitālais interfeiss garantē, ka viss saturs tiek pārraidīts digitālā formātā, garantē datu integritāti pārraides laikā no resursdatora uz displeju (netiek ieviests traucējumu signāls), un var iegūt skaidrāku attēlu.
3. (RCA) standarta video signāla ieeja
To sauc arī par AV interfeisu, parasti baltu audio interfeisu un dzeltenu video interfeisu, kas parasti ir savienots, izmantojot RCA (pazīstams kā lotosa galva), tikai standarta AV kabelis ir jāpievieno attiecīgajam lotosa galvas interfeisam. AV interfeiss realizē atsevišķu audio un video pārraidi, izvairoties no attēla kvalitātes pasliktināšanās, ko izraisa audio un video sajaukšanas traucējumi. Tomēr, tā kā AV interfeiss joprojām pārraida jauktus spilgtuma/krāsas (Y/C) video signālus, displeja ierīcei joprojām ir jāveic spilgtuma/krāsas atdalīšana un krāsainības dekodēšana pirms attēlveidošanas. Šis sajaukšanas un pēc tam atdalīšanas process neizbēgami novedīs pie krāsu signālu zuduma, un krāsainības signālam un spilgtuma signālam būs lieliska iespēja traucēt viens otru, tādējādi ietekmējot galīgā izvadītā attēla kvalitāti. AV ir arī zināms vitalitāte, taču tā nepārvaramo Y/C miksēšanas trūkumu dēļ to nevar izmantot atsevišķās situācijās, kad tiek meklēta vizuālā robeža.
4. Video signāla ievades signāls
Pilns nosaukums angļu valodā ir neatkarīgs video. Lai panāktu labākus video efektus, cilvēki sāka pētīt ātrākas, labākas un augstākas izšķirtspējas video pārraides metodes. Šis ir arī S-Video (saukts arī par divkomponentu video interfeisu) ziedu laikiem. Atsevišķa video nozīme ir pārraidīt video signālus atsevišķi. Citiem vārdiem sakot, krāsainības signāls C un spilgtuma signāls Y tiek atdalīti, pamatojoties uz AV interfeisu, un pēc tam tiek pārraidīti dažādos kanālos. Tas parādījās un tika izstrādāts deviņdesmito gadu beigās, un parasti tiek izmantoti standarta 4 kodoli (bez skaņas efektiem) vai paplašināti 7 kodoli (ar skaņas efektiem). Plaši tiek izmantotas grafiskās kartes un video iekārtas ar S-Video interfeisu (piemēram, analogo video uztveršanas/rediģēšanas karšu televizori, kvaziprofesionālas uzraudzības TV kartes/TV kastes un video projekcijas iekārtas utt.). Salīdzinot ar AV interfeisu, tā kā Y/C jauktā pārraide vairs netiek veikta, nav nepieciešama spilgtu krāsu un krāsu atdalīšanas dekodēšana. Turklāt neatkarīgu pārraides kanālu izmantošana lielā mērā novērš attēla kropļojumus, ko rada signāla šķērsruna videoiekārtās, un ievērojami uzlabo attēla skaidrību. Bet S-Video joprojām ir jāsajauc divi krāsu atšķirību signāli (Cr Cb) hromanitātes signālā C, kas tiek dekodēts Cb un Cr apstrādei pēc pārsūtīšanas displeja ierīcē. Joprojām būs daži signāla zudumi un kropļojumi (šāda veida kropļojumi ir ļoti mazi, taču tos joprojām var atrast, veicot stingru apraides video aprīkojuma pārbaudi). Cr Cb sajaukšanas dēļ arī hromanitātes signāla joslas platums ir ierobežots, tāpēc S-Video ir tālu no perfekta. Lai gan tas nav labākais, tas joprojām ir visplašāk izmantotais, ņemot vērā pašreizējos tirgus apstākļus un visaptverošās izmaksas. Video interfeiss.
